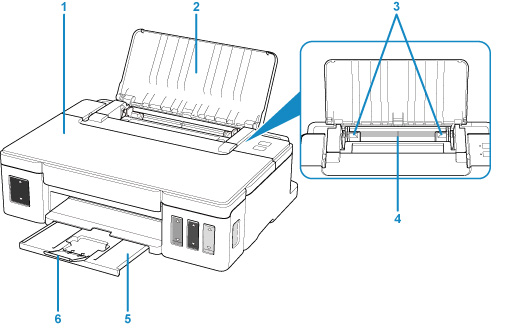

Widok z przodu

(1) pokrywa górna

Należy ją otworzyć w celu napełnienia zbiorników z atramentem lub wyjęcia papieru zaciętego w drukarce.

(2) podpórka papieru

Należy ją otworzyć w celu załadowania papieru na tylną tacę.

(3) prowadnice papieru

Należy wyrównać je z obiema krawędziami stosu papieru.

(4) tylna taca

Tutaj należy ładować papier. Możliwe jest załadowanie dwóch lub większej liczby arkuszy papieru tego samego rozmiaru i typu oraz ich automatyczne podawanie arkusz po arkuszu.

• Ładowanie papieru zwykłego/papieru fotograficznego
• Ładowanie kopert

(5) taca wyprowadzania papieru

Tutaj są wysuwane wydruki. Należy ją wyciągnąć przed rozpoczęciem drukowania.

(6) przedłużenie tacy wyjściowej

Należy ją rozkładać, aby podpierać wysunięty papier. Należy je wysunąć przy drukowaniu.

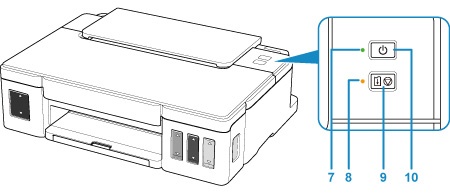

* W celach poglądowych przedstawiono zaświecone wszystkie kontrolki.

(7) Kontrolka WŁ. (ON)

Po włączeniu zasilania miga, a następnie świeci światłem ciągłym.

(8) Kontrolka Alarm

Świeci lub miga po wystąpieniu błędu.

(9) Przycisk WZNÓW/ANULUJ (RESUME/CANCEL)

Umożliwia anulowanie wykonywanego zadania. Przycisk ten można nacisnąć po rozwiązaniu problemu z drukarką w celu wyłączenia komunikatu o błędzie i wznowienia drukowania.

(10) przycisk WŁ. (ON)

Służy do włączania i wyłączania zasilania.
